ANTENNA MAGUS
ANTENNA MAGUS

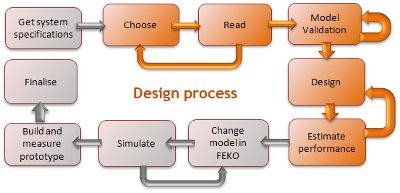

Antenna Magus是第一款天线设计类的辅助工具。拥有大型天线库可供浏览,可搜索,设计,导出天线设计模型到仿真工具FEKO中。用户将可快速得到具备一定精度的定制设计。该导出的设计模型可在FEKO中做进一步设计,以及优化。所以,在任意给定应用要求的天线设计任务中,Antenna Magus在寻找并得到可行方案的过程中可为设计者节省大量时间和精力,是一个非常有用的工具。典型的天线设计过程可用下图(上)表示:

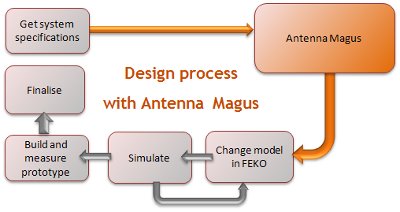

Antenna Magus作为一个独立的模块替代图中橘色部分(见上图所示)。从而缩短和加速整个设计过程。选择一个合适的天线结构,查找该天线的相关信息,建立并优化模型,采用该模型设计并快速预估新设计天线的性能,这些过程均可由Antenna Magus完成。
Antenna Magus特点
- 搜索:
- 天线根据性能关键字编写索引(如,中等增益,谐振,圆极化等)。用户必须在给定数目的关键字中选择,Antenna Magus基于这些关键字给出一个满足条件的天线列表。Antenna Magus数据库中目前已拥有超过200种天线类型。
-
- 天线设计:
- 可选择一个或多个天线用于后续设计。第一级设计基于给定的参数(如频率,输入阻抗,等)。Antenna Magus显示出对应给定条件的选定天线的物理尺寸。
- 预估性能:
- 设计好的天线可预估其性能指标。如果预估设计不满足要求,可通过改变原始设计的物理尺寸(如宽度)来得到调整模型。如果输出的性能指标(如S参数,VSWR,等)满足要求,设计预估过程结束。
-
- 从Antenna Magus导出天线到FEKO:
- 预估完成的设计模型导出到FEKO中进行精确分析。如果必须进行一些修改,如在贴片天线上开一个槽,做倒角边等,同样可以先导出,这些修改只需要在FEKO中完成即可。导入FEKO的模型是全参数化的,只有天线的尺寸可以在Antenna Magus中修改。
Antenna Magus具有多种专门设计及管理工具
-
拥有完整的天线设计流程
-
天线阵列设计工具
-
波导转换器设计工具
-
大型介质材料库
-
波导设计库
-
天线设计管理工具
-

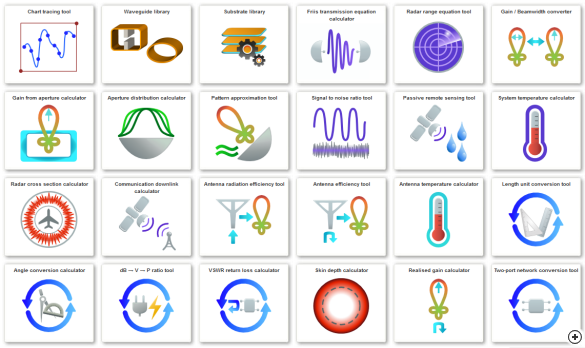

24种天线特色工具
Antenna Magus 4.1于2012年9月19日正式发布,增加了许多新功能,如几类天线、特色工具等。了解4.1版本新功能请访问http://www.antennamagus.com/newsletter.php。
