Optenni Lab
天线匹配电路设计及自动优化软件

天线效率和带宽是天线设计的一项重要指标，而对于天线设计工程师来说，确保这两项技术指标符合要求是一项非常重要的任务。而要达到这个目标一种方法是通过修改天线物理结构，另一种则是通过使用匹配电路来实现。相比前者，后者能够快捷地提升天线的效率和带宽、调节天线的谐振频率。

作为一款天线匹配电路设计及自动优化软件，通过Optenni Lab使用者只需要指定期望的频率范围及使用的器件数目，便可通过Optenni Lab设计出最优的匹配电路。Optenni Lab 应用主流器件厂商的器件模型，设计的匹配电路考虑了器件损耗以及器件寄生参数的影响，确保所生产的匹配电路满足设计标准。

Optenni Lab软件功能:

1.天线匹配电路自动生成

a> 根据指定器件数目优化设计匹配电路；

b> 显示电路拓扑结构、S参数；

c> 考虑器件损耗及寄生参数影响；

2.包含30多种系列的电容、电感器件库

3.器件特性容差分析

4.Smith圆图可视化显示阻抗变换过程

5. 共轭匹配电路设计

6. 评估天线Q值和可获得的带宽

7. 计算天线电磁隔离度和辐射效率.

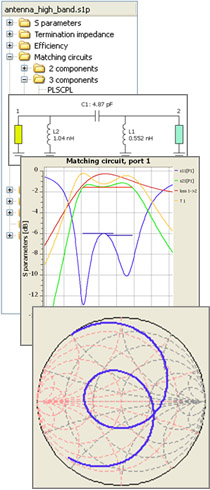

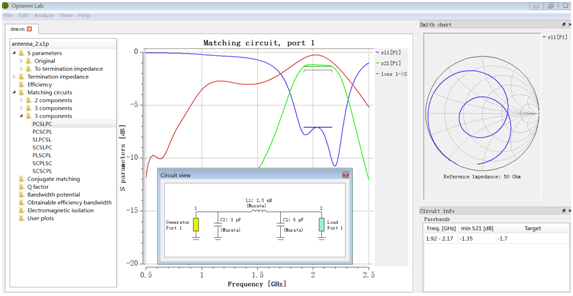

Optenni Lab优化设计匹配电路

Optenni Lab 与Antenna Magus、FEKO

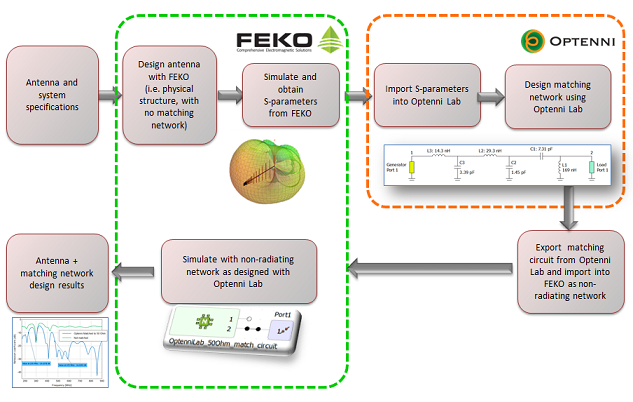

下图是一张典型的天线设计流程图，从中我们可以看到Optenni Lab所起到的作用以及它与FEKO的集成。

Antenna Magus、FEKO及Optenni Lab的集成形成了完整的天线设计、仿真、匹配流程。用户在Antenna Magus 中选型并完成天线初步设计，通过FEKO精确计算获得端口的S参数，在Optenni Lab 可优化设计匹配电路，优化天线性能，最后在FEKO中，完成天线+匹配的一体化仿真。

Optenni Lab的全球销售与技术支持服务

目前，Optenni Lab通过FEKO的全球技术和营销网络进行销售，您可通过与当地FEKO经销商联系，获得Optenni Lab 30天的免费试用，亦可通过：info@emss-china.cn 与我们取得联系。
